Измеритель длины волны лазерных диодов и перестраиваемых лазеров в области 330-1080 нм.


Разработан недорогой измеритель длины волны лазерных диодов (ЛД) в области 330-1080 нм. В состав измерителя входят мини-спектрометры (разных типов) и источники линейчатого спектра (лампы с полым катодом, разрядные лампочки Ne и Ne-Ar).
В спектрометре одновременно регистрируются излучение лазерного диода(лазера) и тсточника линейчатого спектра. C помощью линий нормалей источника (Ne, Ar. Fe).
В близи нужной точки спектрального диапазона с максимально возможной точностью калибруется спектральная шкала. От числа линий нормалей вблизи измеряемой линии излучения зависит точность измерения длины волны излучения, она может составлять 0.001 нм и менее. Программа системы регистрации спектрометра ведет поиск исследуемой линии в заданном спектральном диапазоне, определяет центр тяжести контура этой линии и ее полуширину, отображает эти параметры на информационном табло в онлайн режиме.

Недорогой измеритель длины волны

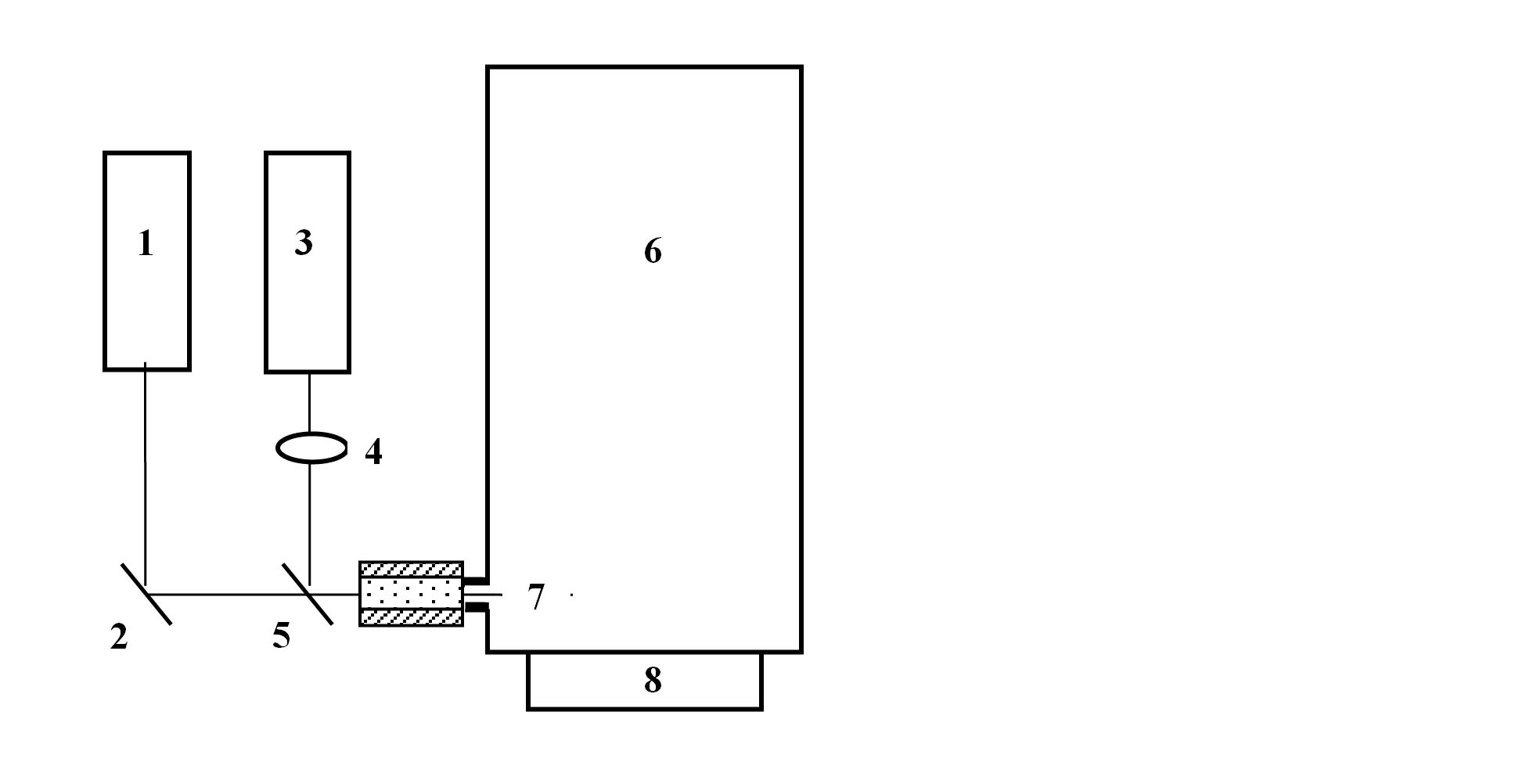

Блок–схема «Измерителя длины волны лазерных диодов»:
1 - лазерный диод,
2 – поворотное зеркало,
3 - лампа с полым катодом типа ЛТ-2,
4 - фокусирующий объектив,
5 - полупрозрачное зеркало,
6 - мини-спектрограф,
7 - входная щель мини-спектрографа,
8 - система регистрации МОРС-1 на линейном ПЗС,
9 - волоконно-оптический световод.

Примеры регистрации длины волны различных лазерных диодов


Примеры регистрации длины волны

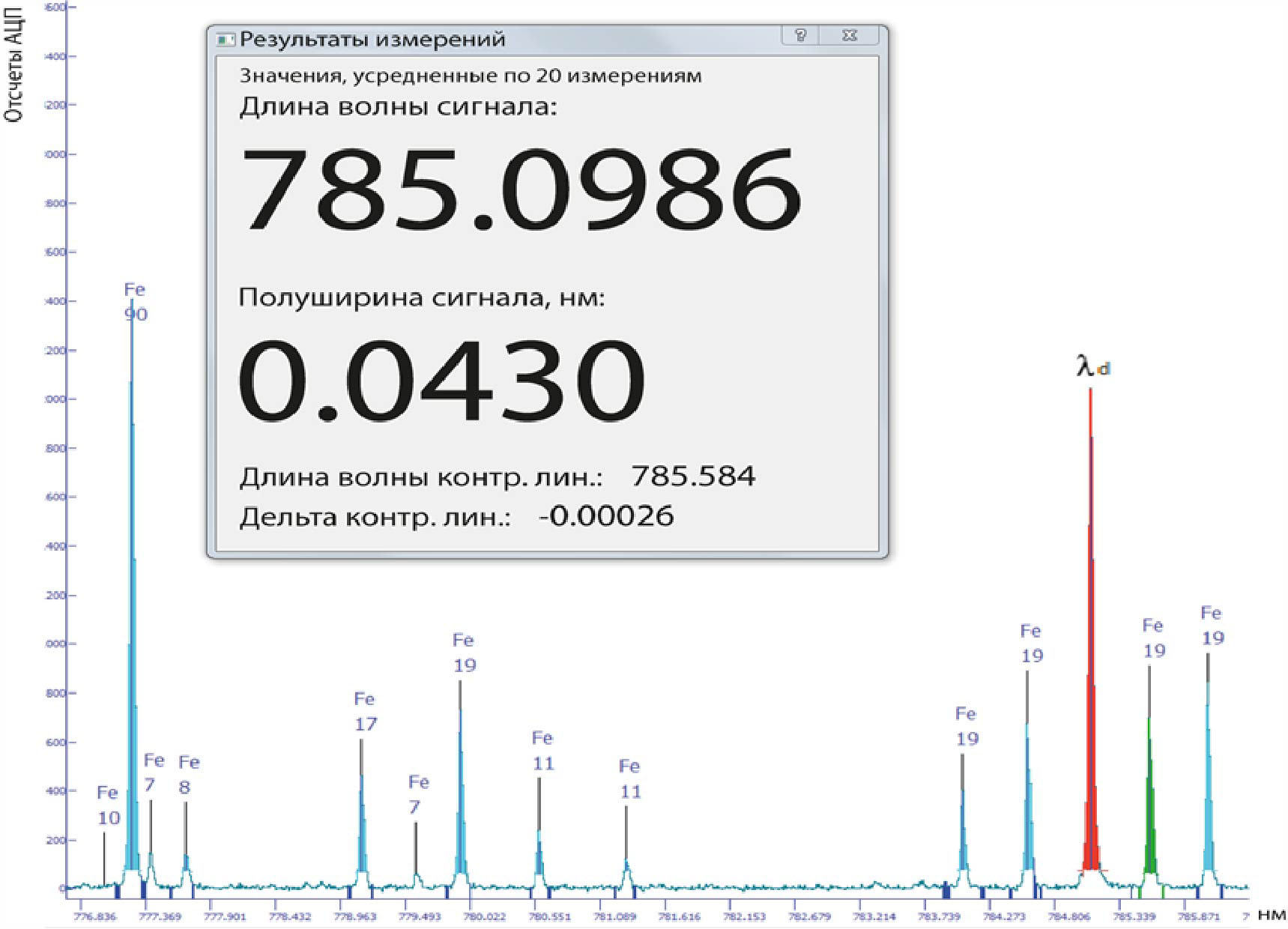

Участок суммарного спектра излучения ЛПК Fe-Ne и лазерного диода GH0781JA2C в диапазоне длин волн777-786 нм.

Примеры регистрации длины волны

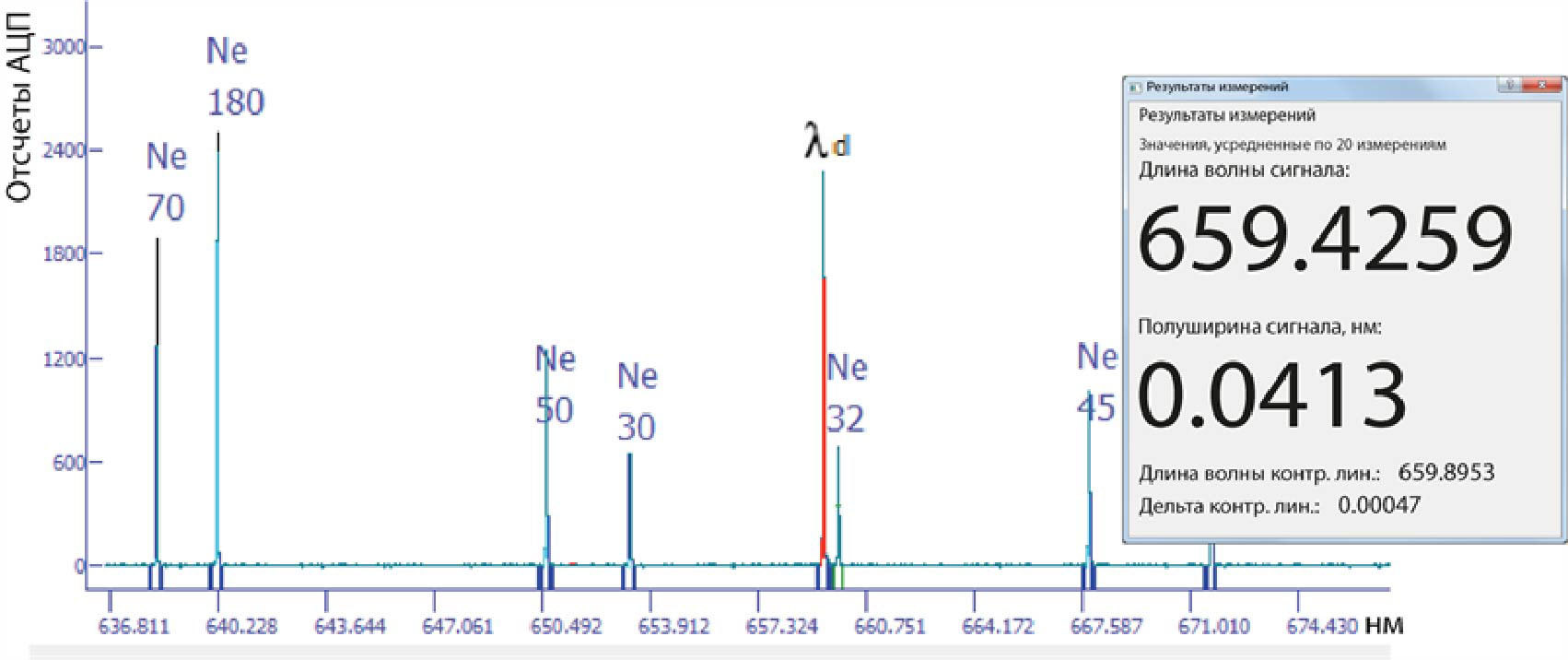

Измерение длины волны диода «ADL-66801DL» в области 636-674 нм спектрометра МС-300 с помощью спектра ЛПК Fe-Ne, результаты измерения на табло.

Примеры регистрации длины волны Примеры регистрации длины волны

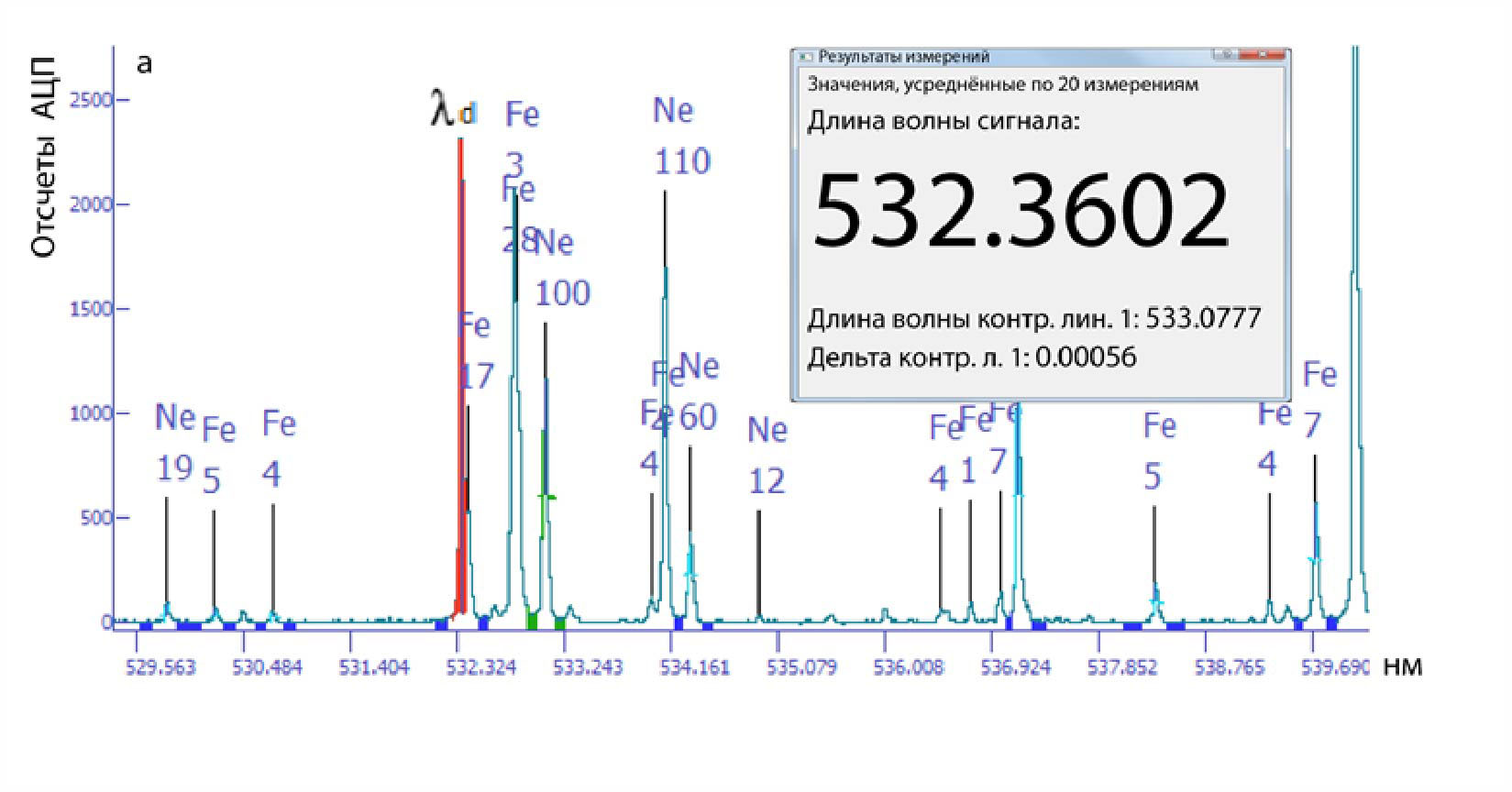

Измерение длины волны лазерного диода Сobolt Samba», результаты измерения на табло.
а) область спектра 529-540 нм спектрометра МС-300, ЛПК Fe-Ne,
б) область спектра 530-542 нм спектрометра МС-300, ЛПК Cu-Ne.
